Arduino 入門教學：DS1307Z RTC 時鐘讀/寫 @ 彥霖實驗筆記

接線方法：
1. Arduino 的 SDA 接到 RTC 時鐘模組的 SDA
2. Arduino 的 SCL 接到 RTC 時鐘模組的 SCL
3. RTC時鐘模組接上 3.3V 與接地 0V

到這裡基本上就完成了，因為我的模組預設 SCL 與 SDA 都也接上 10K 上拉電阻，所以不用再接電阻只要4條線就可以動了。如果大家發現板子不會動，記得把SCL 與 SDA 兩條線分別接上 10K 上拉電阻至 3.3V，如圖：

Arduino UNO 接線：

Arduino Mega 2560 實際接線：

然而地址 0x68 是根據 DS1307Z 的 Data Sheet 第12頁下方
http://datasheets.maximintegrated.com/en/ds/DS1307...
他說 Slave Address (也就是 DS1307Z 的地址 ) 是 1101000
然而 1101000 為 2 進位地址，轉換為16進位為 0x68

// 開發板：Arduino MEGA 2560
// RTC 時鐘：DS1307Z
// 作者：黃彥霖

#include "Wire.h"

const byte DS1307_I2C_ADDRESS = 0x68; // DS1307 (I2C) 地址
const byte NubberOfFields = 7; // DS1307 (I2C) 資料範圍

int y; // 年
byte m, d, w, h, mi, s; // 月/日/週/時/分/秒

void setup() {
Serial.begin(9600);
  Serial.println("-------------------");

  Wire.begin();
  setTime(13,4,26,5,14,53,0); // 設定時間：2013 年 4 月 26 日星期五 14 點 53 分 0 秒
}

void loop() {
  getTime(); // 取得時間
  digitalClockDisplay(); // 顯示時間
  delay(1000);
}

// BCD 轉 DEC
byte bcdTodec(byte val){
return ((val / 16 * 10) + (val % 16));
}

// DEC 轉 BCD
byte decToBcd(byte val){
return ((val / 10 * 16) + (val % 10));
}

// 設定時間
void setTime(byte y, byte m, byte d, byte w, byte h, byte mi, byte s){
  Wire.beginTransmission(DS1307_I2C_ADDRESS);
  Wire.write(0);
  Wire.write(decToBcd(s));
  Wire.write(decToBcd(mi));
  Wire.write(decToBcd(h));
  Wire.write(decToBcd(w));
  Wire.write(decToBcd(d));
  Wire.write(decToBcd(m));
  Wire.write(decToBcd(y));
  Wire.endTransmission();
}

// 取得時間
void getTime(){
  Wire.beginTransmission(DS1307_I2C_ADDRESS);
  Wire.write(0);
  Wire.endTransmission();

  Wire.requestFrom(DS1307_I2C_ADDRESS, NubberOfFields);

  s = bcdTodec(Wire.read() & 0x7f);
  mi = bcdTodec(Wire.read());
  h = bcdTodec(Wire.read() & 0x7f);
  w = bcdTodec(Wire.read());
  d = bcdTodec(Wire.read());
  m = bcdTodec(Wire.read());
  y = bcdTodec(Wire.read()) + 2000;
}

// 顯示時間
void digitalClockDisplay(){
  Serial.print(y);
  Serial.print("/");
  Serial.print(m);
  Serial.print("/");
  Serial.print(d);
  Serial.print(" ( ");
  Serial.print(w);
  Serial.print(" ) ");
  Serial.print(h);
  Serial.print(":");
  Serial.print(mi);
  Serial.print(":");
  Serial.println(s);
}

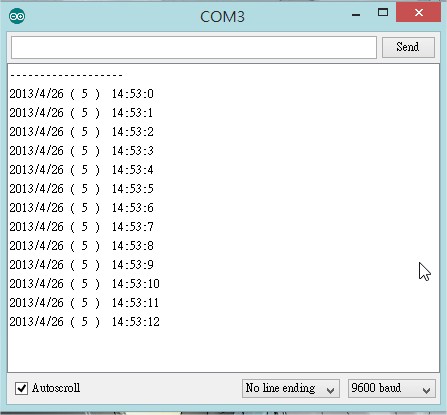

執行結果：
