彥霖 實驗筆記

void setup(){
    pinMode(9, OUTPUT);
    pinMode(8, OUTPUT);
    Serial.begin(9600);
    Serial.println("Please Keyin y/n To Control LED...");
}

void loop(){
  if(Serial.available()){
    if(Serial.read()=='y'){
      analogWrite(8, 255);
      analogWrite(9, 0);
      Serial.println("LED is ON.");
    }else{
      analogWrite(8, 0);
      analogWrite(9, 255);
      Serial.println("LED is OFF.");
    }
  }
}

本篇文章重點就是用 Arduino 實作類比輸出，可以使 LED 漸漸亮~漸漸暗~。

主要程式碼只有一行 analogWrite(9, i); ，這行程是碼的 9 代表 輸出 腳， i 代表 亮度，0 最暗，255 最亮。

void setup(){
    pinMode(9,OUTPUT);
}

void loop(){

    for(int i = 0; i < 255; i++){
      analogWrite(9, i);
      delay(3);
    }

    delay(50);

    for(int i = 255; i > 0; i--){
      analogWrite(9, i);
      delay(3);
    }

    delay(50);
}

請先下載 Timer 庫。並解壓縮到 Arduino 專案路徑下 (存檔路徑)

https://github.com/JChristensen/Timer#installation

傳統我們要控制 LED 閃爍頻率則是修改 delay() 延遲時間，但是如果之後要讓 10 個 LED 以不同頻率閃爍則非常困難。如果之後只是要修改其中一個LED頻率，那麼其他9個LED也要修改，而且還要大量計算好時間，這是非常不容易維護的。如下是使用傳統作法：

int pin = 13;

void setup()
{
    pinMode(13, OUTPUT);
    digitalWrite(pin, HIGH);
    delay(10 * 60 * 1000);
    digitalWrite(pin, LOW);
}

void loop()
{
}

下面程式碼是使用 Timer 庫，而達到與上面程式碼相同的結果，但更好維護。下方程式碼是Arduino啟動後 10分鐘後，切換 pin 13 狀態 ( 只做一次 )

#include "Timer.h"

Timer t;
int pin = 13;

void setup()
{
    pinMode(pin, OUTPUT);
    t.pulse(pin, 10 * 60 * 1000, HIGH); // 10 minutes
}

void loop()
{
    t.update();
}

下面程式碼是每 100毫秒 切換 Pin 13 狀態 (無限循環)。並每 1 秒呼叫 takeReading() 函式(方法) ，將讀取 類比 Pin 0 信號並方送至PC端。

請勿使用 Aduino 內建的 COM 輸入，內建有些BUG可能無法正確輸出。這裡我是用 Access Port 軟體，也是將資料從COM輸出至Arduino軟體。

下載：http://www.sudt.com/en/ap/download.htm

打開  Access Port 從左上角的齒輪圖案設定 COM 與 包率 (9600、115200...等等)。

OK後按下電源圖案即可與 Arduino通信

在下方的框框輸入 ABC 並按下 Enter 後，點選 [發送資料按鈕] 即可看見 第12腳 LED 發光發亮。

ADXL345 是一種常見、便宜、簡單、好用的 3 軸加速度計。我這片 ADXL345 模組是我在露天拍賣買的，約台幣 110 元...，比起之前買的 LSM303DLH 就要台幣 6、7 百元要來的便宜多了...Orz

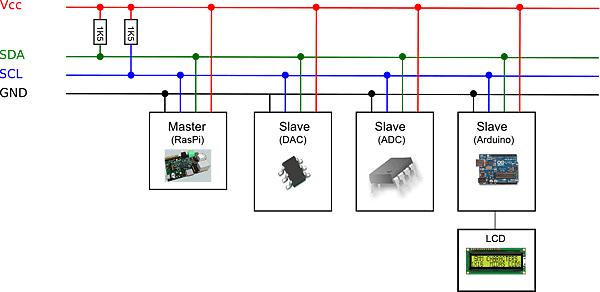

另外記得 信號線 都要接 10K 上拉電阻，不然會讀不到...( 只要是走 i2c 協定的都要接上拉電阻

實際接線圖 (右邊小塊板子就是 ADXL345 )：



特寫 ADXL345 模組：

還有一篇基本篇可參考：http://lolikitty.pixnet.net/blog/post/163032620

#include <Wire.h>

// LSM303DLHC 的 i2c 地址。由於 Arduino i2c 資料空間是 7 bit 所以要右移一個位元
int i2cAddress = 0x32 >> 1;

void setup() {
    Serial.begin(9600);
    Serial.println("-------------------");
    Wire.begin(); // 啟用 i2c

    writeReg(0x20,0b00100111); // 打開三軸加速計的電源 ，設定每秒讀取10次，啟用XYZ軸
}

void loop() {
  Wire.beginTransmission(i2cAddress);
  Wire.write(0x28 | (1 << 7));
  Wire.endTransmission();
  Wire.requestFrom(i2cAddress, 6);



  byte xla = Wire.read();
  byte xha = Wire.read();
  byte yla = Wire.read();
  byte yha = Wire.read();
  byte zla = Wire.read();
  byte zha = Wire.read();

  int x = (xha << 8 | xla) >> 4;
  int y = (yha << 8 | yla) >> 4;
  int z = (zha << 8 | zla) >> 4;

  Serial.print("X : ");
  Serial.print(x);
  Serial.print("       Y : ");
  Serial.print(y);
  Serial.print("       Z : ");
  Serial.println(z);

    delay(500);
}

/*************************************************************
* 寫入佔存器：writeReg(int reg, int value)
* reg：佔存器地址
* value：要寫入的值
*/
void writeReg(int reg, int value){
    Wire.beginTransmission(i2cAddress);
    Wire.write(reg);
    Wire.write(value);
    Wire.endTransmission();
}

/*************************************************************
* 讀取佔存器：readReg(int reg)
* reg：要讀取的佔存器地址
*/
int readReg(int reg){
    Wire.beginTransmission(i2cAddress);
    Wire.write(reg);
    Wire.endTransmission();

    Wire.requestFrom(i2cAddress, 1);
    int value = Wire.read();
    Wire.endTransmission();

    return value;
}

執行結果：



還有一篇進階篇可參考：http://lolikitty.pixnet.net/blog/post/163257851

#include <Wire.h>

// LSM303DLHC 的 i2c 地址。由於 Arduino i2c 資料空間是 7 bit 所以要右移一個位元
int i2cAddress = 0x32 >> 1;

void setup() {
    Serial.begin(9600);
    Serial.println("-------------------");
    Wire.begin(); // 啟用 i2c

    writeReg(0x20,0b00100111); // 打開三軸加速計的電源 ，設定每秒讀取10次，啟用XYZ軸
}

void loop() {
    Serial.print("X : ");
    Serial.print(readReg(0x29));
    Serial.print("    Y : ");
    Serial.print(readReg(0x2B));
    Serial.print("    Z : ");
    Serial.println(readReg(0x2D));
    delay(500);
}

/*************************************************************
* 寫入佔存器：writeReg(int reg, int value)
* reg：佔存器地址
* value：要寫入的值
*/
void writeReg(int reg, int value){
    Wire.beginTransmission(i2cAddress);
    Wire.write(reg);
    Wire.write(value);
    Wire.endTransmission();
}

/*************************************************************
* 讀取佔存器：readReg(int reg)
* reg：要讀取的佔存器地址
*/
int readReg(int reg){
    Wire.beginTransmission(i2cAddress);
    Wire.write(reg);
    Wire.endTransmission();

    Wire.requestFrom(i2cAddress, 1);
    int value = Wire.read();
    Wire.endTransmission();

    return value;
}

輸出結果：

 資料手冊說明：(查看完整請資料手冊請點我)


 針對上面 writeReg(0x20,0b00100111); 程式碼的說明

// 資料手冊 i2c 的 TC74 A0 地址是寫 1001000

#include <Wire.h>

int i2cAddress = 72; // TC74 A0 的 i2c 地址 ( 2 進制 1001000  轉成 10 進制後為 72 )

void setup() {
    Serial.begin(9600);
    Serial.println("-------------------");
     Wire.begin(); // 一定要寫
}

void loop() {

    Wire.beginTransmission(i2cAddress);
    Wire.write(0);
    Wire.endTransmission();

    Wire.requestFrom(i2cAddress, 1); // 一定要寫

    while(Wire.available() == 0); // 等待回應

    Serial.println(Wire.read()); // 讀取溫度並傳送至電腦顯示

    delay(500); // 延遲0.5秒
}

本次使用 CSR BC-4 藍牙模組 ，是一款常見的藍芽模組，個人覺得便宜好用...




程式碼：

void setup(){

  Serial.begin(9600);
  Serial3.begin(9600);
  Serial.println("Start...");
}

void loop(){
  Serial3.println("AT");    // AT 指令

  if(Serial3.available()){    // 如果 Serial3 有資料，則進入 if
    Serial.println(readLine3()); // 輸出結果到電腦
  }

  delay(1000);    // 延遲一秒
}

String readLine3(){  // 讀取一整行
      String s =  "";
      char c;
      while((c = Serial3.read()) !='\n'){
          s += c;
      }
      return s;
}

輸出結果：

Arduino 官方的 Serial.read() 一次只能讀取一個字元 ( char ) ，但是在很多應用上都是使用字串 ( String ) 操控比較多，另外一整行寫入官方已經有實作 Serial.println() 了，所以這裡不再講解。今天來介紹如何使 Arduino UART 讀取 一整行字串的程式碼，如下：



String readLine3(){
      String s =  "";
      char c;
      while((c = Serial3.read()) !='\n'){
          s += c;
      }
      return s;
}

要用的時候只要 String msg = readLine3() ; 就可以讀取一整行字串囉!!

void setup(){
    Serial.begin(9600);
    Serial3.begin(9600);

    Serial.println("Start...");
}

void loop(){
    Serial3.write("AT\r\n");    // 下 AT 指令 給 藍芽模組
    if (Serial3.available() >0) {      // 藍芽模組 回傳 的 訊息 給電腦
      String s =  "";
      char c;
      while((c = Serial3.read()) !='\n'){
          s += c;
      }
        Serial.println(s);
    }
    delay(500);
}

輸出結果：



簡單版：

void setup(){
    Serial.begin(9600);
    Serial.println("Hello");
}

void loop(){

    String s = "";
    if (Serial.available() >0) {

        s = Serial.read();
        Serial.write(s);

接線方法：
    1. Arduino 的 SDA 接到 RTC 時鐘模組的 SDA
    2. Arduino 的 SCL 接到 RTC 時鐘模組的 SCL
    3. RTC時鐘模組 接上 3.3V 與 接地 0V

    到這裡基本上就完成了，因為我的模組預設 SCL 與 SDA 都也接上 10K 上拉電阻，所以不用再接電阻只要4條線就可以動了。如果大家發現板子不會動，記得把SCL 與 SDA 兩條線分別接上 10K 上拉電阻 至 3.3V，如圖：



Arduino UNO 接線：

// 本範例控制了 3 顆六線步進馬達

int i = 2; // 速度 2 ms 切換

// 馬達 A 腳位
int a1 = 22;
int a2 = 23;
int a3 = 24;
int a4 = 25;

// 馬達 B 腳位
int b1 = 2;

★ 設定 4、5、6、7 這 4隻腳為輸出，並可以控制步進馬達。

void setup(){

    pinMode(4, OUTPUT);
    pinMode(5, OUTPUT);
    pinMode(6, OUTPUT);
    pinMode(7, OUTPUT);
}

void loop(){

    int i = 50;

★ 本範例使用 Arduino Mega 開發板。設定 RS232 速度為 9600 ，並且持續循環輸出 Hello

#include <Lib.h>

void setup(){
    Serial.begin(9600); // 使用預設 USB ，設定包率為 9600
    Serial1.begin(9600); // 使用 18 , 19 腳 ，設定包率為 9600
    Serial2.begin(9600); // 使用 16 , 17 腳 ，設定包率為 9600
    Serial3.begin(9600); // 使用 14 , 15 腳 ，設定包率為 9600
}

void loop(){
    Serial.println("Hello...0");

★ 本範例為第 9 隻腳 輸出

void setup(){
    pinMode(9,OUTPUT);
}

void loop(){
    digitalWrite(9,HIGH);
    delay(1000);
    digitalWrite(9,LOW);
    delay(1000);

 讀取類比訊號  int i = analogRead(0); 目前是讀接口 0 類比訊號
